产品介绍

MF5200系列氧气质量流量计是专门为医院中心供氧系统中楼层与科室氧气计量而设计的一款流量计。该流量计具有可分离的显示器，具有RS485网络通讯接口以及用户自定报警功能能更好的实现网络传输和流量监控。MF5212和MF5219可分别测量0~400L/min（标况）和0~1000L/min（标况）气体流量。用户可根据需求选择带压力显示型和不带压力显示型。

产品特点

分体式显示器可通过经特殊设计的连接电缆安装于远离气体管路的地方
LED数字显示，可显示瞬时流量、总量和压力(选配)
极小的始动流量
配有RS485通讯模块，便于集中控制和远程传输
光洁的不锈钢管体，专门用于氧气测量
默认球面密封，并可根据用户需求选择其他多种连接方式

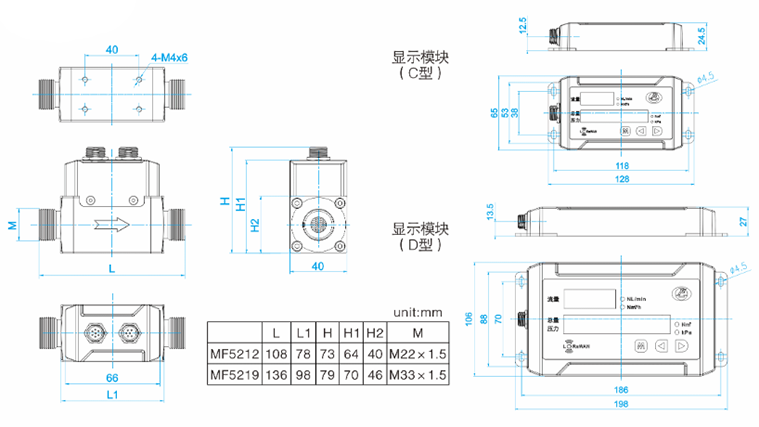

机械尺寸

流量计主体

技术参数

参数¹	MF5212	MF5219	单位
通径	12	19	mm
流量信号
最大流量	200，300，400	600，800，1000	L/min
量程比	30:1
精度	±(1.5+0.5FS)		%
重复性	0.5+0.15FS		%
压力信号²
压力范围	20~1000		kPa（表压）
精度	±1.5		%FS
工作电源	8~24VDC（带220VAC适配电源）
输出	RS485
显示方式	LED（显示瞬时流量与总量）
显示单位	瞬时流量m³/h或L/min；总量m³；压力kPa
最大工作压力	≤1.0		MPa
工作温度	-10~+55		℃
湿度	<95%RH（无结冰，无凝露）
机械接口	DN12球面接口，M22*1.5螺纹密封	DN22球面接口，M33*1.5螺纹密封
校准条件	空气（20℃，101.325kPa）
防护等级	IP40

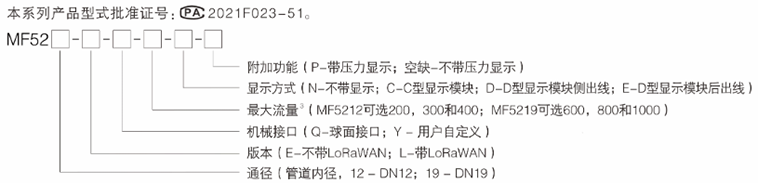

产品选型

3、最大流量默认单位为 L/min，为标准状况（20℃，101.325kPa）下的流量；
用户可通过按键将单位自行设置为 m³/h，流量对应关系如下表：

型号	可选流量(L/min)	对应m³/h
MF5212	200、300、400	12、18、24
MF5219	600、800、1000	36、48、60

附件

1、电源适配器(220VAC转12VDC)；

2、用户输入/输出接口线缆，长度1米(其他线缆规格请与厂商联系)；

3、显示模块连接线缆，长度1米(其他线缆规格请与厂商联系)。
