产品介绍

MF-FD系列管道式质量流量计是专为工业气体进行各种管理和控制而设计。该系列仪表可提供直观的质量流量信息，友好的用户界面设计（RS485/4~20mA/脉冲等）可轻松的进行数据处理。该类产品可适用于管径25～100mm的管道，且精度可达到±(1.5+0.5FS)%，工作环境温度为-20～+60℃，最大工作压力1.5 MPa，同时，我公司的封装技术确保了流量计的卫生指标，可应用于饮料食品行业的气体测量，如：CO₂。除此之外，该产品还可广泛应用于其他行业的气体测控，如：冶金行业的特殊气体监控，化工行业的氢气流量监控，生产过程中的氧气、氮气、氦气、氩气、压缩空气等的监控。

产品特点

在单个芯片上实现了多传感器集成，使该流量计的量程比大大提高
传感器零点稳定度较之传统的热式质量流量计有极大的改善
技术进步带来的结构简化，使流量计较之传统的机械式仪表，压力损失大幅减小，极大降低了能源消耗
采用LCD显示瞬时流量和累计流量，清晰直观，读数方便
本流量计带有RS485通讯模块，配合上位计算机网络可实现集中管理
可以选配4~20mA标准电流信号输出和脉冲输出
通过国家防爆认证，标志为Ex ia lIC T4，可用于易燃易爆气体

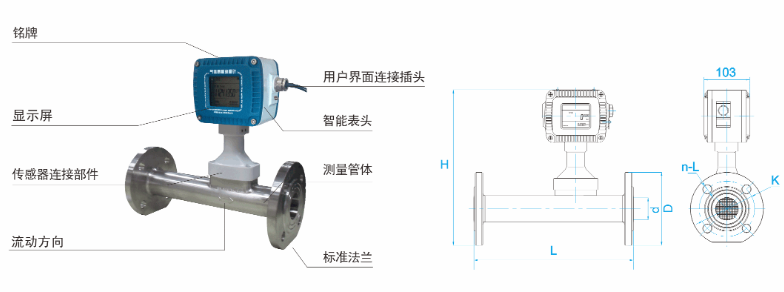

产品结构与机械尺寸

型号规格	通径(mm)	L	H	D	d	K	n-L	参考标准
MF25	25	300	315	115	25	85	4-14	GB/T-9116.1-2000 带颈平焊钢制管法兰(PN2.5)
MF32	32	300	326	140	32	100	4-18
MF40	40	300	330	150	40	110	4-18
MF50	50	360	344	165	50	125	4-18
MF65	65	360	362	185	65	145	8-18
MF80	80	400	374	200	80	160	8-18
MF100	100	400	396	220	100	180	8-18

技术参数

参数	内容	单位
精度	±(1.5+0.5FS)	%
测量环境	温度：-20~+60 湿度：＜95%RH (无结冰、无凝露)	℃
显示内容	瞬时流量、累计流量
数据存储	累计流量、瞬时流量，共三千条信息
输出模式	模拟电流4~20mA；RS485；5V脉冲
校准条件	20℃，101.325kPa
防爆等级	Ex ia IIC T4 Gb
防护等级	IP66

型号规格	最大流量(Nm³/h)	最小流量(Nm³/h)
MF25	100(80)	1.0
MF32	160(100)	1.6
MF40	250(200)	2.5
MF50	400(300)	4.0
MF65	650(400)	6.5
MF80	1000(650)	10
MF100	1500(1000)	15

1、以上参数在为20℃，101.325kPa下测得。

2、括号内为二氧化碳最大流量，下同。

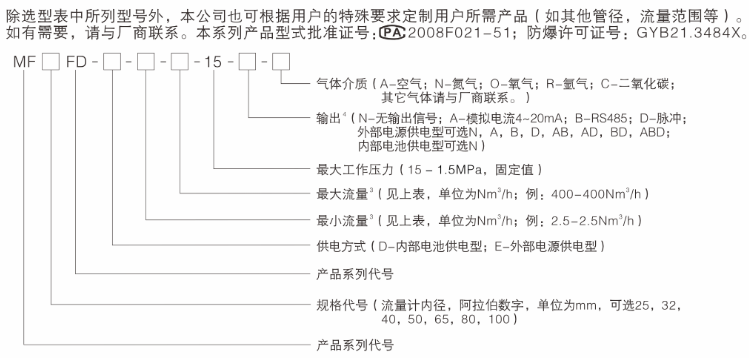

产品选型

3、最大流量与最小流量的默认单位是 Nm³/h，为标准状态（101.325kPa，20℃）下的流量。选择默认单位时，仅写出数字；选择其它单位时，必须将单位写在最大流量后；
例：MF25FD-…-1-100-… 代表最小流量和最大流量分别为 1 和 100Nm³/h；
MF50FD-…-4-400kg/h-… 代表最小流量和最大流量分别为 4 和 400kg/h。
最小流量可选上表中的值或比上表所列更大的值，例如:MF50最小流量可选4或者 10；
最大流量可选上表中的值或比上表所列更小的值，例如:MF50最大流量可选400或者300.
4、内部电池供电型仅有现场显示，无任何输出信号。
