产品介绍

MFI系列插入式质量流量计是专为大管线的气体监测控制而设计，进行在线安装将不再困难，同时更加经济。插入式质量流量计配有自密式阀门，从而为客户提供了一个在最轻微干扰的情况下解决气体测量的有效方案。建议使用在管径80~300mm的管线上。所有插入式质量流量计的精度为±(1.5+0.5FS)%，并可依据客户需求达到更高标准。该产品的工作环境温度为-20~+60℃，工作压力为1.5 MPa。该产品还可应用于生产过程中的气体测控，如：氧、氮、氦、氩、压缩空气等气体的监测和控制，除此之外，还可广泛应用于其他领域。

产品特点

灵敏度高，通过独立集成模块，测量范围可低至0.01Nm/sec，可高至65Nm/sec
利用热式质量流量计原理，传感器可直接测量流体质量
独特的MEMS设计使稳定性和耐久性更高
标准电源电压为8~24VDC
工业标准通讯接口可轻松实现网络和远程控制

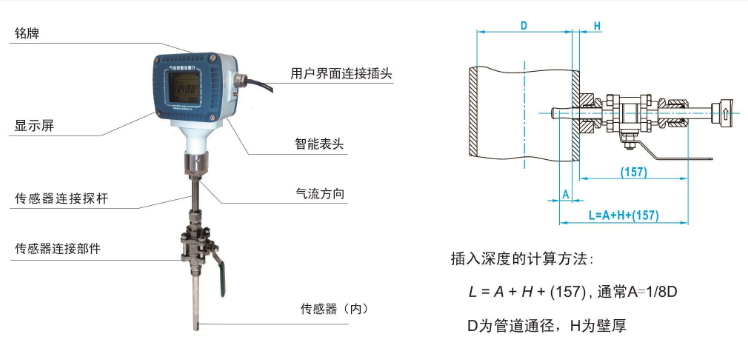

产品结构与插入深度

型号规格	管道直径(mm)	插入深度(mm)	探杆最短长度需求(mm） (H=管道壁厚)	定长	最大流量¹(Nm³/h)	最小流量(Nm³/h)
MFI-1	80	11	174+H	杆长250；直径14球阀15	1000	10
	100	13	176+H		1500	15
	125	16	179+H		2500	25
	150	20	183+H		3500	35
	200	26	189+H		6500	65
	250	33	196+H		10000	100
	300	40	203+H		15000	150

1、对二氧化碳，最大流量为上表所列的0.75倍。

技术参数

参数²	内容	参数	内容	单位
精度	±(1.5+0.5FS)%	显示内容	瞬时流量、累计流量	%
测量环境	温度：-20~+60	输出模式	模拟电流4~20mA；RS485；5V脉冲	℃
	湿度：＜95%RH（无结冰，无凝露）	校准条件	空气，20℃；101.325kPa	-
测量管径	8~1600	防护等级	IP66	-

2、以上参数在为20℃，101.325kPa下测得。

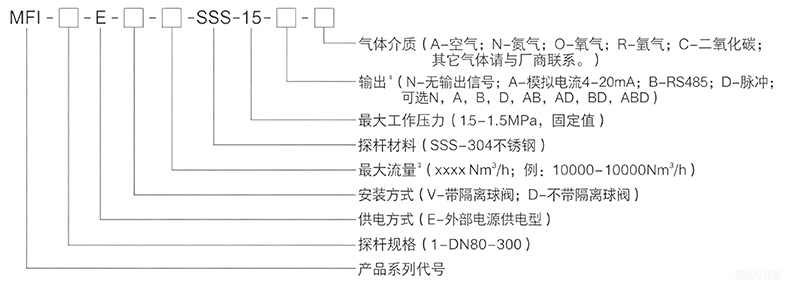

产品选型

除选型表中所列型号外，本公司也可根据用户的特殊要求定制用户所需产品（如其他安装方式等）。如有需要，请直接与厂商联系。

3、最大流量的默认单位是 Nm³/h，为标准状态（101.325kPa，20℃）下的流量。
选择默认单位时，仅写出数字；选择其它单位时，必须将数字和单位同时写出。
4、内部电池供电型仅有现场显示，无任何输出信号。
