产品介绍

MF5700系列便携式气体质量流量计是根据我公司自主研发的MEMS流量传感芯片开发的一款应用范围宽、低功耗、便携式、带显示、能够实现网络化的计量仪表。该仪表适用于各种工业、商业应用。适用行业包含机电、化工、饮料、食品、烟草、分析仪器、玻璃、科研院校、医药、农林渔业。

产品特点

MEMS流量测量技术应用
电池供电，便携式设计
RS485通讯方式可实现网络集中化管理
实时监测瞬时流量和计算累计流量
密码管理，超限报警
体积小，易于安装
低成本，免维护

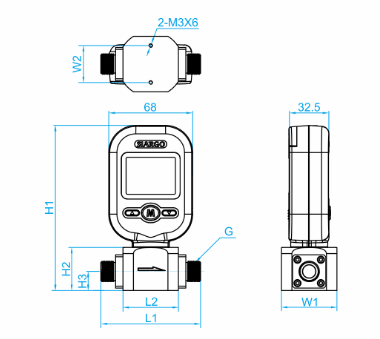

机械尺寸

型号	L1	L2	W1	W2	H1	H2	H3	G
MF5706	61	34	34	26	127	28	12.5	G1/4"(BSPP1/4")
MF5706	67	34	34	26	127	28	12.5	NPT1/4"
MF5708	81	45	45	30	134	35	15.5	G3/8"(BSPP3/8")
MF5708	88	45	45	30	134	35	15.5	NPT3/8"
MF5712 MF5712NP	108	50	50	30	141	42	19.5	G1/2"(BSPP1/2")
MF5712 MF5712NP	116	50	50	30	141	42	19.5	NPT1/2"

技术参数

参数	MF5706	MF5708	MF5712	单位
量程(空气、氮气、氧气、氩气)	0~20	0~100	0~250	L/min
量程(二氧化碳)	0~20	0~100	0~150	L/min
精度	±(2.0+0.5FS)			%
重复性	0.5+0.15FS			%
工作电源	4节AA电池(5号电池LR6)或外部适配电源5~24VDC
功耗	≤10			mW
输出方式	RS485 Modbus，LoRa(选配)
显示方式	LCD
显示单位	瞬时流量:L/min(标况)；累积流量:m³(标况)
显示分辨率	瞬时流量:0.01L/min(标况)；累积流量:0.001m³(标况)
键盘	三个按键
主要功能	密码设置；总量设置和清零；总量报警功能
最大工作压力	0.8			MPa
工作温度	-10~+55			℃
压力损耗	≤600	≤800	≤2000	Pa
标准校准气体	空气(20℃，101.325kPa)
通径	6	8	12	mm
机械接口	G1/4"或NPT1/4"	G3/8"或NPT3/8"	G1/2"或NPT1/2"
重量(不带阀门)	185	270	350	g
防护等级	IP40

1、以上参数为20℃，101.325kPa条件下测得。

2、可根据要求定制。

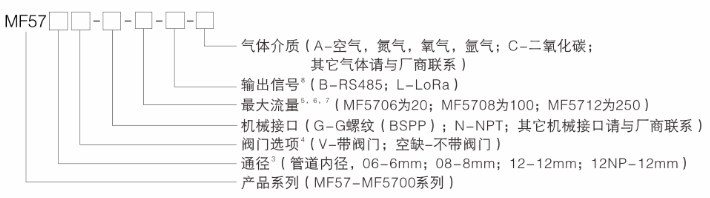

产品选型

型号	通径	机械接口	流量(L/min标况)	流量(m³/h标况)
MF5706/MF5706V	6mm	G 1/4"(BSPP1/4")或NPT1/4"	20	1.2
MF5708/MF5708V	8mm	G 3/8"(BSPP3/8")或NPT3/8"	100	6
MF5712/MF5712NP	12mm	G 1/2"(BSPP1/2")或NPT1/2"	250	15
MF5712V/MF5712NPV	12mm	G 1/2"(BSPP1/2")或NPT1/2"	150	9

3、MF5706/MF5708 工作压力范围 - 80kPa~0.8MPa，MF5712 工作压力范围(0~0.8) MPa，MF5712NP 工作压力范围 (-80~0) kPa
4、当选择带阀门型版本时仅支持 18~24VDC 供电，气体压力应≥0.6MPa
5、最大流量的单位为 L/min (标况)，比如 250 代表最大流量为 250L/min
6、对二氧化碳，最大流量只可按参数表中对应选择 20，100，150L/min
7、对于二氧化碳测量，MF5706/MF5708 采用实气校准
8、当选择无线通讯选项时，不支持电池供电。
