MF5600系列分体显示式气体质量流量计
产品介绍
MF5600系列分体显示式气体质量流量计是专为需要显示器和表体分离的应用需求而设计的。例如医院供氧系统、小型空分系统。该流量计的标准工业用户界面(RS485/4~20mA)及用户自定报警功能能更好的实现异地或网络监控。现有的产品MF5612和MF5619可分别测量0~300SLPM和0~800SLPM气体流量。
产品特点
- 分体式显示器可通过经特殊设计的连接电缆安装于远离气体管路的地方
- 极小的始动流量
- 流量计标配有RS485通讯模块，选配有4~20mA标准电流输出，脉冲输出
- 光洁的不锈钢管体适用于氧气测量
- 超大量程有利于精确监控气体流量
- 多种连接方式可选，安装便捷

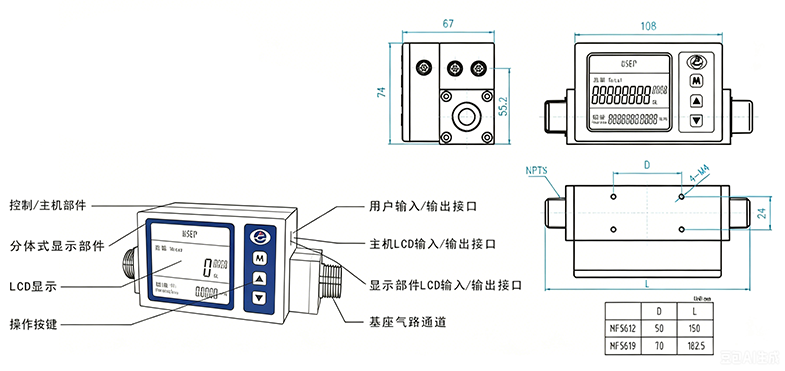

机械尺寸
技术参数
| 参数 | MF5612 | MF5619 | 单位 |
|---|---|---|---|
| 通径 | 12 | 19 | mm |
| 最大流量 | 200,300 | 600,800 | SLPM |
| 量程比 | 30:1 | ||
| 精度 | ±(1.5+0.5FS) | % | |
| 重复性 | 0.5+0.15FS | % | |
| 最大工作压力 | ≤1.0 | MPa | |
| 工作温度 | -10~+55 | ℃ | |
| 湿度 | <95%RH(无结冰,无凝露) | ||
| 工作电源 | 12~24VDC, 50mA | ||
| 输出 | 模拟电流4~20mA; RS485; 3.3V脉冲 | ||
| 机械接口 | NPT1/2 | NPT3/4 | |
| 校准条件 | 空气(20℃, 101.325kPa) | ||
| 防护等级 | IP40 | ||
1、以上参数在为20℃,101.325kPa下测得。
2、可根据要求定制。

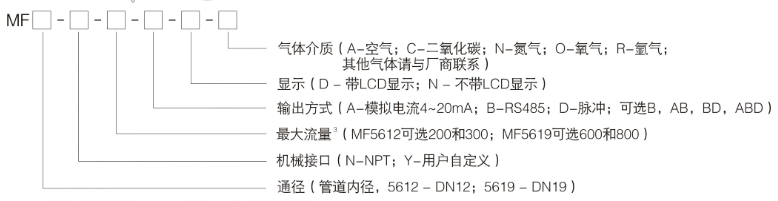

产品选型
3、最大流量单位为 SLPM，比如 200 代表最大流量为 200SLPM；
可定制其他量程，MF5612 最大 360L/min，MF5619 最大 1000L/min；
对二氧化碳，MF5612最大流量可选200，不可选300；MF5619 最大流量可选600，不可选800。
| 型号 | 通径 | 机械接口 | 流量范围 | |
|---|---|---|---|---|
| SLPM | NCMH | |||
| MF5612 | 12mm | 1/2" | 200 | 12 |
| 300 | 18 | |||
| MF5619 | 19mm | 3/4" | 600 | 36 |
| 800 | 48 | |||

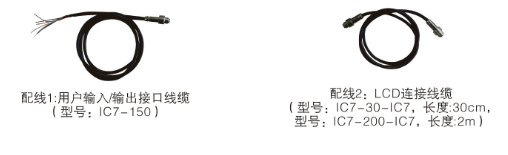

附件
